ALCOMA UNI3 (0,9 m)

Mikrovlnná parabolická anténa 0,95m High Performance pro mikrovlnné spoje ALCOMA typu ALxxF. Anténa typu bod-bod je standardně opatřena ochranou proti námraze OPN. Držák umožňuje přesné nastavení v obou směrech. Možná je pravostranná i levostranná montáž.

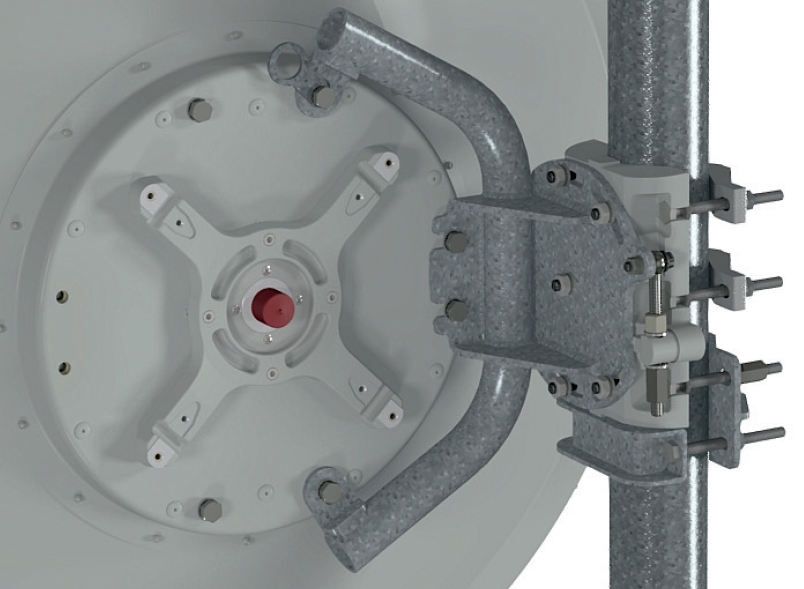

UNI3_back

vyrez

Obecné parametry:

  • Průměr antény: 90cm
  • Ozařovač: jednopolarizační (dvoupolarizační pro 17 a 24 GHz)
  • Polarizace: horizontální / vertikální / duální
  • Provozní rozsah teplot: -35 až +55°C
  • Barva antény: světle šedá
  • Provedení radomu: plachta



Elektrické parametry:

  • Přizpůsobení PSV: < 1,2 (20dB)
  • Potlačení křížové polarizace: 30dB
  • Třída antény podle vyzařovací charakteristiky: class2 nebo class 3 dle ETSI EN 302217-4-2



Mechanické parametry:

  • Největší provozní zatížení větrem: max 30 m/s (110 km/h)
  • Největší přípustné zatížení větrem: max 55 m/s (200 km/h)
  • Hmotnost antény: 26 kg
  • Průměr nosné trubky: 73 - 115 mm
  • Jemné nastavení azimutu: ±7°
  • Jemné nastavení elevace: ±15°
  • Zavětrovací tyč: Ne
