AL24F MP600



» Technické parametry



Spoj AL24F MP600 je z kategorie All outdoor bez vnitřní jednotky. Jedná se o technologii nejnovější generace minipojítek ALCOMA pro přenos libovolného datového toku včetně IPTV.

Volné pásmo 24 GHz je vhodné pro skoky s kapacitou 900 Mbit/s na krátké a střední vzdálenosti (v závislosti na požadované kapacitě a zvolených anténách).

Největší důraz je kladen na spolehlivost, stabilitu, dlouhou životnost a uživatelskou přívětivost. Výhodou těchto spojů je rychlost výstavby a modulárnost, s nízkou mírou rizika rušení kmitočtů.

Modem je vybaven DSP procesorem pro předzpracování signálu a využívá patentovanou technologii synchronizace za pomoci pilotních signálů se vzorky symbolového taktu, to spolu s vynikající MW částí činí z technologie AL11F MP600 zařízení v mnoha ohledech překonávající konkurenční technologii. Bezeztrátová adaptabilní modulace s hodnotami 100 dB/s změny signálu bez ztráty paketu je zárukou bezproblémového provozu i na velmi dlouhé trasy spoje. Spoj disponuje i funkcí úpravy signálu před zesílením koncovým stupněm, díky které umožňuje využívat maximální výkon i při vysokých modulacích.


AL24F MP600

ODU

UNI2 vč. ODU

Dohledový systém ASD

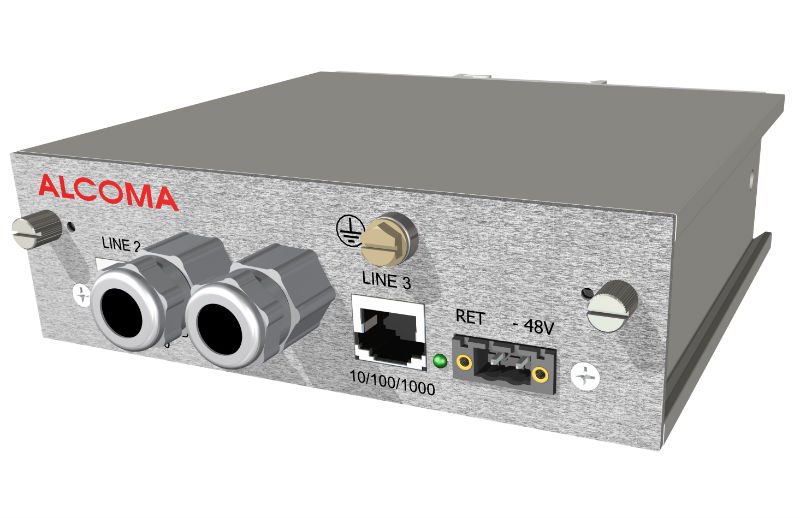

ALS1-2GEth


Důvody pro pořízení spoje

  • Kvalitní hardware, vyrobený a vyvinutý v České republice
  • Více než 20 let zkušeností s vývojem mikrovlnných spojů
  • Vícenásobné ochrany proti přepětí v ODU jednotce a vnitřní svorkovnici
  • Pokročilý dohledový systém s ovládáním všech spojů v síti
  • Vlastní konstrukce antén univerzálních do všech frekvenčních pásem
  • Velmi vysoká životnost, dlouhá záruční doba
  • Uživatelská kapacita až 900 Mbit/s
  • Garantovaná kapacita zvolené linky při použití bezeztrátové ACM
  • Vysoká odolnost vůči rušení
  • Optimalizace pro přenos IPTV a smíšeného provozu
  • Garantovaná kapacita zvolené linky při použití bezeztrátové ACM
  • Servis a technická podpora na úrovni vývoje přímo od výrobce, dostupnost náhradních dílů po celé ČR, široká síť servisních partnerů
  • Kompatibilita s anténami jiných výrobců

Specifikace technologie

  • Kmitočtové pásmo 24 GHz
  • Koncepce All outdoor
  • Uživatelská kapacita až 900 Mbit/s
  • Volitelná modulace až 1024 QAM
  • Volitelná šířka kanálu až 112 MHz
  • Seznam kapacit při různé šíři kanálu a modulaci naleznete ve výpočtové tabulce
  • 2x GEth + volitelně SFP
  • Hitless ACM s parametrem 100dB/s
  • ATPC, QoS, FEC, Interleaving
  • MTU až 10240 Byte
  • IPTV friendly
  • Digitální zpracování DSP
  • Softwarově nastavitelný switch
  • Všechny dostupné protokoly bez omezení, VLAN
  • Režim zálohování 1 + 1, nastavitelný Port Shut Down
  • Plná přepěťová ochrana v ODU a svorkovnici
  • Volitelně zálohované napájení ve vnitřní svorkovnici
  • Možnost HW šifrování provozu AES 256 bit
  • Oddělitelný dohled, síťový dohled, služební kanál, SNMP
  • Kompatibilita s anténami jiných výrobců

Standardní konfigurace spoje:

  • 2x anténa
  • 2x vnější jednotku ODU
  • 2x chráněná svorkovnice
  • licenční klíč k dohledovému systému ASD
  • licenční klíč na požadovanou kapacitu



Uživatelská přenosová rychlost (Mbit/s)
Modulace 3,5 MHz 7 MHz 14 MHz 28 MHz 28 MHz ACAP 40 MHz 56 MHz 56 MHz ACAP 80 MHz ACAP 112 MHz ACAP
QPSK 5 11 25 50 50 66 100 100 132 185
8 QAM 8 16 35 69 75 100 139 150 200 277
16 QAM 11 22 46 92 100 132 185 200 265 370
32 QAM 14 28 58 116 125 165 232 250 330 460
64 QAM 17 33 69 139 150 200 278 300 400 555
128 QAM 20 40 81 162 175 232 324 350 463 650
256 QAM 22 44 92 185 200 265 370 400 530 740
512 QAM 25 50 104 208 225 300 417 450 600 830
1024 QAM 27 55 115 230 250 330 459 500 660 900
